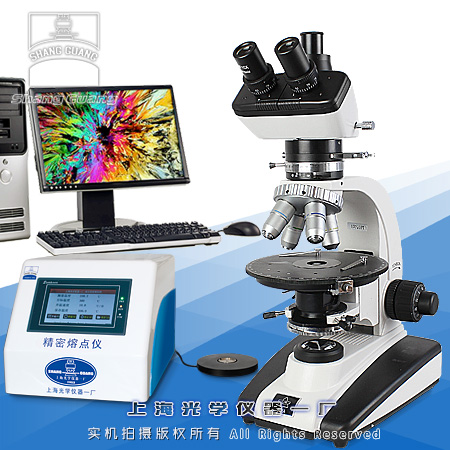

SG-59XRA偏光顯微熔點儀(圖像型)

一.產品用途

透射偏光顯微鏡是地質、礦產、冶金等部門和相關高等院較常用的專業實驗儀器之一，近年來，隨著光學技術不斷進步，作為光學儀器的偏光顯微鏡，其應用也越來越廣闊，逶射偏光顯微鏡就是非常適用的產品，可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影，配置有石膏λ、云母1/4λ試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的新型產品。SG-59XRA偏光顯微熔點儀是專為材料學、生物化學、冶金學、有機化學、高分子及納米材料科學而研制。與光學或電子顯微鏡配合使用，在微觀上觀察記錄其融化、升華、結晶過程中的狀態和各種變化。并采用人性化“傻瓜”設計，自動化程度高，操作簡單，技術先進，性能優秀，結構新穎可靠。

二. 產品特點

1. 配置大視野目鏡和消色差物鏡，視場大而且清晰

2. 功能齊全,實現鏡體結構的擴展積木化。

3. 采用全新的人機工程學設計，工作臺、光強與粗微調的低位操作提高了使用的舒適性。

4. 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm

5. 光源采用6V20W鹵素燈,柯拉照明系統，提供了明亮、均勻的照明配合顯微鏡,開發了專業的CCD和軟件系統,可快速方便采集處理圖像,并您隨時可以通過軟件模塊擴展系統.

6. 加熱臺采用國內領先的埋入式陶瓷遠紅外輻射發熱技術，具有發熱均勻，耐腐濁性強，使用壽命長，絕緣性好等優異性能。

7. 溫度傳感裝置選用了特種進口高溫膠直接將感應溫度的鉑熱電阻和不銹鋼工作臺面粘接在一起，因而具有控溫精度高，結構簡單，耐腐蝕性強等特點。

8. 控溫采用了LED數碼四位顯示，PID自整式定時報警（防止因實驗完成后因忘關電源而造成加熱臺長時間干燒）單片微機技術的面板式控溫儀，具有自動控溫、控溫精度高等 特點。

三. 技術規格

1. 觀察頭：45 度平拉式三目頭 ，瞳距：52mm-74mm

2. 平場目鏡：10X/視度可調，可帶測微尺，可帶網格板

3. 消色差無應力物鏡：10×/0.25、25×/0.40、40×/0.65、63×/0.85

4. 轉換器：四孔可調中心物鏡轉換器

5. 旋轉載物臺，直徑φ160毫米、360°等分刻度，游標精度6′；移動尺行程30×40

6. 調焦機構：同軸共軌式粗微動調焦，調節范圍30毫米，微動格值0.002毫米

7. 聚光鏡：N. A.1.25 帶可變光欄搖擺式聚光鏡

8. 照明：6V20W照明光源，亮度可調，電源220V交流

9. 檢偏鏡：可360°旋轉，帶刻度和微動游標

10. 補色器：石膏λ、云母1/4λ試片、石英楔子

11. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊

12. 顯微鏡工業相機：圖像傳感器采用1/2.5" 彩色500萬CMOS;像素點尺寸:2.2μmx2.2μm;分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

13. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四. 精密熔點熱臺

1. 輸入電源： 交流220V ±10﹪  45-60HZ

2. 熱臺加熱工作電源：直流24V   1.5A

3. 攻  耗：75W

4. 溫度范圍：室溫-320℃

5. 熱臺外體溫度:當熱體320℃；室溫25℃時≤70℃

6. 熱體載物重量:200克

7. 工作方式:連續

8. 測量精度:全范圍≤±0.3﹪；系統波動度:±1℃

9. 升溫速度（MAX位）: 室溫—100℃≤40秒

10. 可設置升溫速度:36秒/℃，達320℃時間：4小時

11. 可設置升溫速度范圍:MAX—36秒/℃

12. 即刻恒溫響應時間: ≤0.01秒

13. 工作臺外形尺寸:Φ110mm ，厚度：12mm

14. 工作臺工作面尺寸:Φ30mm分別有透射光和反射光兩種

五. 標準配置

1. 偏光顯微鏡/1臺

2. 觀察鏡筒/1只（在主機上）

3. 透射檢偏鏡/1只（在主機上）

4. 消色無應力物鏡10×、25×、40×、63×/各1只

5. 10×平場目鏡/2只(含十字分化目鏡）

6. 石膏λ試片，云母 1/4λ試片，石英楔子/各1件

7. 0.5倍專用配鏡/1只

8. YH-5001顯微鏡工業相機/1只 （500萬有效像素）

9. 校準尺0.01mm /1片

10. 精密熔點儀/1臺

11. 備用燈泡/1只

12. 產品合格證、保修卡及說明書/1份
