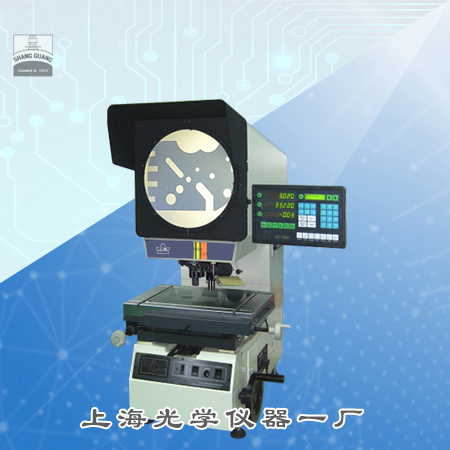

CPJ-3000CZ系列高精度多鏡頭測量投影儀
一、產品簡介
CPJ-3000CZ系列數字式測量投影儀是集光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為反像 ，測量簡易直觀，效率高。儀器光學品質優良 ，物鏡成像清晰，放大倍率準確。在透射光照明下 ，輪廓測量誤差小于0.08%。 它廣泛用于機械、儀表、電子、輕工等行業以及院校、研究所、計量檢定部門。本儀器能高效率地檢測各種復雜形狀工件的輪廓尺寸和表面形狀 ，如樣板 、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
二、產品特點
1. CPJ- 3000CZ系列數字式測量投影儀整機質量優良，性能穩定；
2. 儀器配有腳踏開關和多功能數據處理表DC3000，數據輸出和采樣十分方便，使測量更快捷，效率更高；
3. 儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只須旋轉轉盤即可，不需要再單獨更換物鏡，操作更加方便簡單；
4. 儀器調焦由投影筒升降實現，行程大，穩定性好；
5. 工作臺不升降，增強了穩定性，測量范圍大，精度高。
三、技術規格
型 號 | CPJ- 3015CZ | CPJ- 3020CZ | CPJ- 3025CZ | ||||
工 作 臺 | 金屬臺面尺寸 | 354×228 | 404×228 | 450×280 | |||
玻璃臺面尺寸 | 210×160 | 260×160 | 306×196 | ||||
X坐標行程 | 150 | 200 | 250 | ||||
Y坐標行程 | 100 | 100 | 150 | ||||
Z坐標行程 | 100 | 100 | 100 | ||||
示值誤差(μm) | 2.5+ L/100(L為被測長度，單位mm) | ||||||
X、Y坐標分辨率 | 0.5μm | ||||||
投影屏 | 投影屏尺寸 | ?312，使用范圍 > ?300 （刻有米字線） | |||||
投影屏旋轉范圍 | 0～360° | ||||||
旋轉分辨力 | 1 '或0.01° | ||||||
物 鏡 | 放大倍數 | 10×(標配) | 20×(選) | 50×(選) | 100×(選) | ||
物方線視場(mm ) | φ30 | φ15 | φ6 | φ3 | |||
物方工作距離(mm ) | 77.7 | 44.3 | 38.4 | 25.3 | |||
測量最大高度(mm ) | 90 | 90 | 90 | 90 | |||
數據處理系統 | DC-3000多功能數顯表、全中文顯示、可做多點采樣、坐標旋轉、點,線,圓,距離,角度測量、RS- 232數據輸出 | ||||||
儀器照明 | 透射與反射照明光源均為24V/150W鹵素燈 | ||||||
冷卻方式 | 強制風冷 | ||||||
外形尺寸 | 長×寬×高(mm ) | 780×810×1120 | |||||
儀器重量 | 單位kg | 170 | 175 | 180 | |||
儀器電源：AC110V/220V 50/60Hz 總功率：400W | |||||||
建議放置臺：載重≥250kg 尺寸(長×寬×高)800×550×650(mm)
