手持式表面粗糙度儀(高精度)CX-30

所屬分類：便攜式粗糙度儀
瀏覽次數：0次
發布日期：2021-02-01

我要詢價

產品概述
性能特點
技術參數

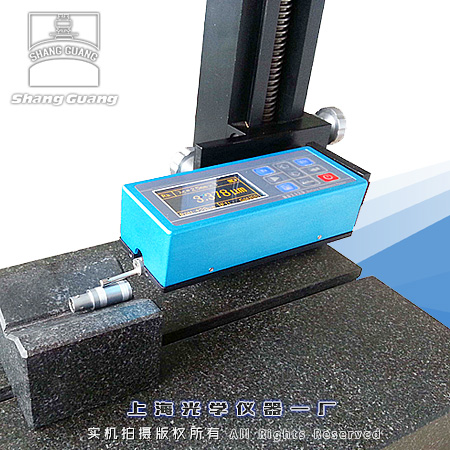

CX-30手持式表面粗糙度儀（高精度）

一、產品簡介

本粗糙度儀是金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。可測量工件范圍：平面、外圓面、錐面、內孔、溝槽、曲面等其他異型面（配適用傳感器）。儀器符合國際標準并兼容美國、德國、日本英國等一些工業發達國家的標準；

二、產品特點

1. 兼容ISO、DIN、ANSI、JIS多個國家標準，用于金屬與非金屬加工表面粗糙度檢測；

2. 大量程，20多種參數：Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2；

3. 128×64 OLED 點陣顯示器，數字/圖形顯示；高亮無死角；

4. 采用高速DSP處理器進行數據處理和計算，速度快，精度更高；

5. 可靠防電機走死電路及軟件設計；

6. 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；

7. 剩余電量指示圖標，顯示充電過程，可隨時了解充電程度；

8. 連續工作時間大于20小時；

9. 大容量數據存儲，可存儲100組原始數據及波形；

10. 實時時鐘設置及顯示，方便數據記錄及存儲；

11. 具有自動休眠、自動關機等節電功能；

12. 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；

13. 全金屬殼體設計，堅固、小巧、便攜、可靠性高；

14. 中/英文語言選擇；

15. 測量結果可以數字和圖形方式顯示在液晶顯示器上，也可以輸出到打印機上。

16. 可選購曲面傳感器、小孔傳感器、測量平臺、傳感器護套、接長桿等附件。

二、技術規格

測量參數	Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
測量范圍	Ra： 0.005 um ~ 16.00 um
顯示范圍	Ra,Rq： 0.005 um ~ 16 um ； Rz, Rv ,R3z,Rt,Rp,R3z,： 0.02 um~ 160 um Rsm, Rs：1mm； Rmr：0~100%； Rsk：0~100%
示值精度	0.001um
量程范圍	±20um，±40um，±80um
取樣長度L	0.25 ， 0.80 ， 2.50，自動
評定長度	1L~5L（可選，L為取樣長度）
測量行程長度	3L~7L（可選，L為取樣長度）
較大驅動行程長度	17.5mm / 0.71 inch
較小驅動行程長度	1.3mm / 0.052 inch
示值誤差	≤±7%
示值變動性	＜6%
針尖角度	90°
傳感器	測量原理	位移式差動電感
	觸針	天然金剛石，90錐角，5μm針尖半徑
	測力	<4mN
	導頭	硬質合金，滑行方向半徑40mm
	滑行速度	lr=0.25, Vt=0.135mm/s
		lr=0.8, Vt=0. 5mm/s
		lr=2. 5, Vt=1mm/s
測量輪廓	粗糙度，波紋度，原始輪廓
濾波器	RC,PC-RC,Gauss,D-P
內部存儲能力	100組數據
數據接口	USB
電池	內置鋰離子充電電池長度5cm,寬度3.3cm，厚度0.4cm
外形尺寸	141 mm×55 mm×40mm
產品重量	400g
工作環境條件	溫度： -20℃～60℃ 相對濕度：< 90% 周圍無振動、無腐蝕性介質
可選購附件	曲面傳感器、小孔傳感器、溝槽傳感器、深槽傳感器、延長桿、微型打印機、測量平臺
