產品用途

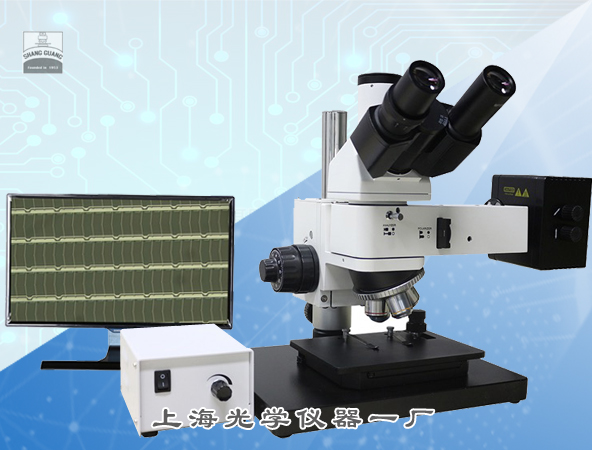

SG-300MC工業金相顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為高級金相顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測，可觀察較厚的標本。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學要求的設計，使您在工作中感到舒適和放松。
v 性能特點
Ø UIS無限遠光學系統。
Ø 采用長壽命鹵素燈光源的，光效率更高。
Ø 采用非球面Kohler照明，增加觀察亮度。
Ø WF10×/Φ22mm大視野目鏡、長工作距離平場金相物鏡。
Ø 采用明場、偏光觀察。
v 技術規格
1. 光學系統：無限遠校正光學系統
2. 目鏡筒：三目30 ?傾斜,瞳距調節范圍 53-75mm.
3. 大視野目鏡： WF10X/Φ22mm
4. 無限遠平場明暗場物鏡
|
放大倍數 |
數值孔徑 |
工作距離 |
|
PL L5X |
0.12 BD |
26.1 |
|
PL L10X |
0.25 BD |
20.2 |
|
PL L20X |
0.40 BD |
8.80 |
|
PL L50X |
0.70 BD |
3.68 |
5. 轉換器： 五孔(內向式滾珠內定位)
6. 調焦機構： 粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2μm
7. 工作臺： 機械式，外形尺寸:185mmx140mm，移動范圍（X，Y）：35mmx30mm
8. 落射照明系統：6V30W鹵素燈，亮度可調；內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置;
9. 偏光裝置：推拉式檢偏器與起偏器
10. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊
11. 顯微鏡工業相機：圖像傳感器1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。
12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。
v 標準配置
1. 正置金相顯微鏡 一臺
2. 觀察目鏡筒 一只
3. 平場目鏡WF10X 一對
4. 長工作距離明暗場金相物鏡5X、10X、20X、50X 各一只
5. 濾色片(藍、綠、黃和磨砂) 一套
6. 6V30W鹵素燈泡 一只
7. 專用適配鏡0.5倍一只
8. YH-3001顯微鏡工業相機 一套
9. 產品合格證、保修卡及說明書 一份
