產品用途

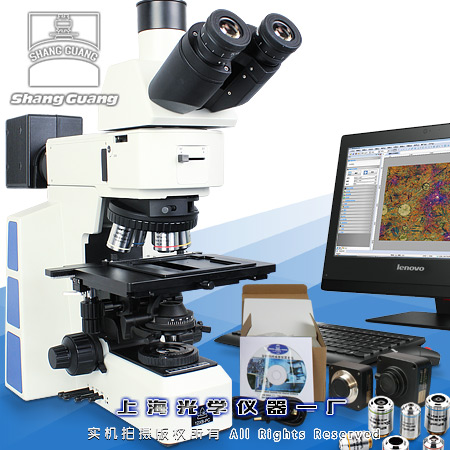

12XB-PC全新研發豪華配置，搭配U-DICR微分干涉組件，可以將明場觀察下無法檢測的細微高低差，轉化為高對比度的明暗差并以立體浮雕形式表現出來，如LCD導電粒子，精密磁盤表面劃痕等。儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子等方面的試驗與分析研究之用。
v 產品特點
Ø 儀器采用了反射和透射兩種照明形式，并配有偏光裝置。
Ø 在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明場觀察。
Ø 本儀器配備攝影裝置與顯微鏡相連接拍攝照片等
v 技術規格
1. 光學系統：無限遠明暗場半復消色差校正系統
2. 目鏡：高眼點大視野平場目鏡PL10X/25mm，視度可調
3. 無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比雙目:三目=100：0或0:100
4. 明場半復消色差金相物鏡：
|
放大倍數 |
數值孔徑 |
工作距離（mm） |
備注 |
|
PL L5X |
0.15 |
10.8 |
標配 |
|
PL L10X |
0.30 |
10 |
|
PL L20X |
0.45 |
4.0 |
|
PL L50X |
0.55 |
7.9 |
|
PL L100X |
0.80 |
2.1 |
選購 |
5. 轉換器：內定位6孔轉換器（帶DIC插槽）
6. 載物臺：右手位4英寸機械平臺，X/Y行程105x102，帶Y軸鎖定機構，帶擋光板，
7. 帶玻璃載物臺板
8. 調焦機構：透反兩用機架，低手位粗微同軸調焦機構。粗調行程25mm,微調精度0.001mm。 帶有防止下滑的調節松緊裝置和隨機上限位裝置
9. 聚光鏡：搖出式消色差聚光鏡（N.A 0.9)(透射用）
10. 光源及光路：明暗場反射照明器，帶可變孔徑光闌，視場光闌，中心均可調；帶明暗場照明切換裝置；帶濾色片插槽與偏光裝置插槽12V100W鹵素燈室（反用，預定中心）內置100-240V寬電壓系統，采用數字調光，具有光強設定與復位功能。
11. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm調焦后可鎖緊
12. 顯微鏡工業相機：圖像傳感器: 1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。
13. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。
v 儀器成套性
1. 金相顯微鏡 一臺
2. 大視野目鏡10X 一對
3. 無限遠長工作距離金相物鏡5X、10X、20X、50X 各一只
5. 0.5倍適配鏡 一只
6. YH-3001顯微鏡工業相機 一套
7. 0.01mm校準尺 一片
8. 12V100W 鹵素燈 二只
9. 產品合格證、保修卡及說明書 一份
