一.產品用途

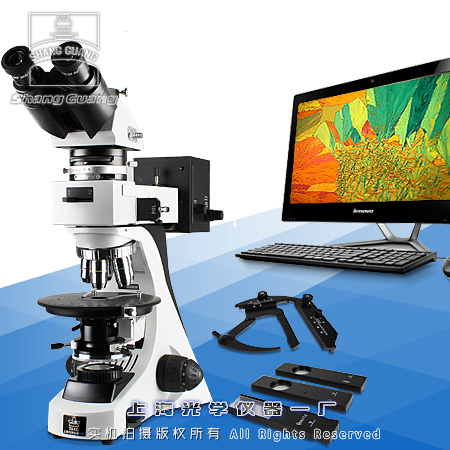

59XD-PC礦相顯微鏡是地質、礦產、冶金等部門和相關高等院校較常用的專業實驗儀器之一，用于不透明物體或半透明物體，可以同時采用透射光和反射光觀察.近年來，隨著光學技術的不斷進步，作為光學儀器的偏光顯微鏡，其應用也越來越廣泛。許多行業，如化工，半導體工業以及藥品檢驗等等，都廣泛地使用偏光顯微鏡。59XC透反射偏光顯微鏡就是非常適用的產品，可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影，配置有石膏λ、云母λ/4試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的新型產品.
二. 產品特點
Ø 1/4λ、λ、石英楔。
Ø 五孔可調中心轉換器，觀察頭鏡筒在調瞳距時，十字目鏡十字線方位始終不變。
Ø WF10X（Φ22）大視野目鏡、無應力無限遠物鏡。
Ø 高精度旋轉工作臺。
Ø 高亮度、無應力的非球面1.30搖擺式阿貝聚光鏡
Ø 系統中放入晶振片，使偏振均勻，左、右系統像色澤一致
Ø 可重復實驗環境的智能偏光顯微鏡,可配熱臺
Ø 高度可調的聚焦器,能很好的適應每位用戶的手型.防止手掌,手臂,肩膀的緊張,保持工作姿勢舒服,無疲勞感.
Ø 三通鏡筒在目鏡上方，輸出照相，成像清晰明亮
Ø 配合顯微鏡,開發了專業的CCD和軟件系統,可快速方便采集處理圖像,并您隨時可以通過軟件模塊擴展系統.
三.
技術規格
1. 光學系統：原廠設計制造，無限遠色差校正CCIS光學系統
2. 觀察鏡筒：30°鉸鏈式三目觀察頭，瞳距：55mm-75mm
3. 平場目鏡
|
類 別 |
放 大 倍 數 |
目視場直徑（毫米） |
|
網格目鏡 |
10X |
Φ20 |
|
十字目鏡 |
10X |
Φ20 |
|
分劃目鏡 |
10X |
Φ20 |
4. 無應力物鏡
|
放大倍數 |
數值孔徑（NA） |
蓋玻片厚度（毫米） |
|
4X |
0.10 |
— |
|
10X |
0.25 |
— |
|
20X |
0.40 |
0.17 |
|
40X |
0.65 |
0.17 |
|
60X |
0.85 |
0.17 |
5. 顯微鏡總放大倍率
|
物 鏡 |
目 鏡 |
總放大倍數 |
|
4X |
10X
|
40X |
|
10X |
100X |
|
20X |
200X |
|
40X |
400X |
|
60X |
600X |
6. 轉換器：四孔/五孔轉換器，可調中心
7. 載物臺：旋轉載物臺，直徑Ф160毫米，360°等分刻度，游標精度6′
8. 移動尺：移動行程30×40
9. 調焦機構：同軸共軌式粗微動調焦，調節范圍30毫米，微動格值0.002毫米
10. 照明系統：上下12V30W鹵素燈照明光源，亮度可調
11. 聚光鏡：阿貝聚光鏡N.A=1.30
12. 補色器：石膏λ片，云母1/4λ片、石英楔子
13. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊
14. 顯微鏡工業相機：圖像傳感器1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。
15. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。
四.
標準配置
1. 偏光顯微鏡 一臺
2. 觀察鏡筒 一只（在主機上）
3. 無限遠平場消色無應力物鏡：4×、10×、20×、40×、60× 各一只
4. 10X目鏡 一對
5. 10X分劃、十字、網格目鏡 各一只
6. 石膏λ試片，云母 1/4λ試片 各一件
7. 石英楔子 一件
8. 藍色濾色片 一片
9. 調節手柄 二只
10. 垂直照明 一套 （在主機上）
11. 0.5倍專用配鏡 一只
12. YH-3001顯微鏡工業相機 一只
13. 校準尺0.01mm 一片
14. 備用燈泡 二只
15. 產品合格證、保修卡及說明書 一份
