一、產品簡介

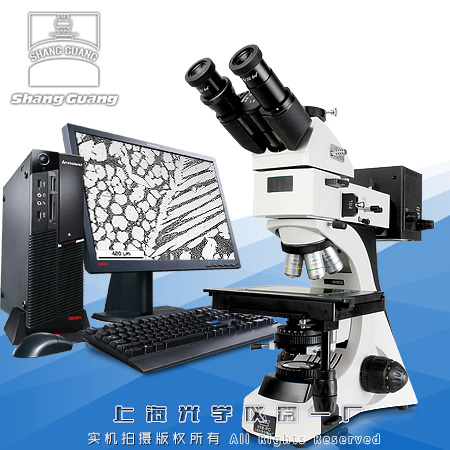

   SG-9300XB半導體檢測顯微鏡屬中型正置金相顯微鏡。本儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子、印刷等方面的試驗與分析研究之用。

二、產品特點

1.WF10X（Φ22）大視野目鏡，無限遠系統物鏡。

2.穩定、高品質的光學系統滿足您高要求的成像質量。

3.儀器采用了反射和透射兩種照明形式，并配有偏光裝置。

4.在反射光照明下可進行明場和偏光觀察，又可在透射光照明下作明場觀察。

三、技術規格

1.光學系統：采用無限遠效正光學系統。

2.目鏡筒:三目鉸鏈?zhǔn)剑?0 ?傾斜,瞳距48-75mm，可100%通光攝影。

3.平場目鏡:帶膠眼罩WF10X/22目鏡，屈光度±5°可調

4.無限遠長距平場物鏡

放大倍數	數值孔徑	工作距離	備注
PL L5×	0.10	29.40	標配
PL L10×	0.25	16.00
PL L20×	0.40	10.6
PL L50×	0.75	5.1
PL L100×.干	0.80	3.0	選購

5.轉換器:四孔(內向式滾珠內定位)

6.調焦機構:粗微動同軸調焦,帶鎖緊和限位裝置,微調0.0002mm

7.載物臺,尺寸:180mm×160mm ,移動范圍:橫向(×)80mm,縱向(Y)50mm,帶玻璃平臺。

8.聚光鏡:采用燕尾導軌齒輪齒條傳動升降，NA.1.25 阿貝聚光鏡帶可變光欄和濾色片

9.照明系統:落射科勒照明，帶孔徑可變光欄和視場可變光欄，透射照明12V30W.AC85V230V亮度可調

10.偏光裝置：檢偏鏡可360度轉動，起偏鏡檢偏鏡均可移出光路

11.濾色片:磨砂玻璃、藍色濾色片、黃色濾色片、綠色濾色片

12.適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊

13.顯微鏡工業相機：圖像傳感器1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm：分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

14.軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數量。

四、配置清單

1.金相顯微鏡  一臺

2.WF10×高眼點平場目鏡 一對

3.長距平場消色差物鏡:5×、10×、20×、50× 一只

4.鹵素?zé)?2V/30W 二只

5.濾色片（黃、藍、綠、磨砂玻璃） 一組

6.專用適配鏡  一只

7.YH-3001顯微鏡工業相機 一只（300萬像素）

8.校準尺0.01mm  一片

9.偏光裝置 一套

10.產品說明書，合格證及保修卡  一份
